[SQL Server] 安裝設定SQL Server 2008 R2 容錯移轉叢集 (一)

--架構圖

--安裝程序
--在所有節點上
01. 依序點選[開始]>[所有程式]>[系統管理工具]>[iSCSI啟動器]

02. 在[Microsoft iSCSI]視窗中按下[是]

03. 在[內容]視窗的[目標]頁簽中[目標]欄位輸入STORAGE主機IP[192.168.200.20]後按下[快速連線]

04. 在[快速連線]視窗中按下[完成]

--在SQL-CM-STORAGE主機上
05. 依序展開[開始]>[所有程式]>[系統管理工具]後執行[Microsoft iSCSI 軟體目標]

06. 在[iSCSITarget-[Microsoft iSCSI 軟體目標\iSCSI 目標]]視窗中展開[Microsoft iSCSI 軟體目標],在[iSCSI目標]右鍵[建立iSCSI目標]

07. 在[iSCSI 目標建立精靈]視窗中按[下一步]

08. 在[iSCSI 目標識別]視窗中在[iSCSI目標名稱]欄位輸入[DISK-M]後按[下一步]

09. 在[iSCSI 啟動器識別元]視窗中的[IQN識別元]欄位按下[進階]

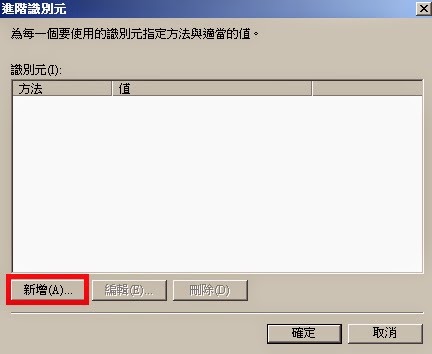

10. 在[進階識別元]視窗中按下[新增]

11. 在[新增/編輯識別元]視窗中按下[瀏覽]

12. 在[新增 iSCSI 啟動器]視窗中的[iSCSI 啟動器]方框中應該可以看到有兩筆紀錄(此紀錄為剛剛node1,node2發出的探索),[全選]後按下[確定]

13. 回到在[新增/編輯識別元]視窗中按下[確定]

14. 在[Microsoft iSCSI軟體目標]的警告視窗按[是]

15. 回到[進階識別元]視窗中按下[確定]

16. 回到[iSCSI 啟動器識別元]視窗後按[下一步]

17. 在[完成iSCSI目標建立精靈]視窗按下[完成]

18. 在[iSCSITarget-[Microsoft iSCSI 軟體目標\iSCSI 目標]]視窗中展開[Microsoft iSCSI 軟體目標]在[iSCSI目標],在[DISK-M]右鍵[建立iSCSI目標的虛擬磁碟]

19. 在[虛擬磁碟建立精靈]視窗中按[下一步]

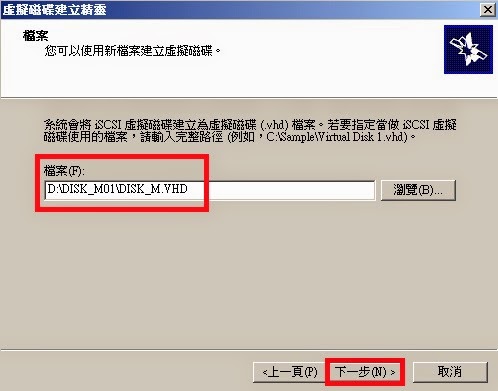

20. 在[檔案]視窗中的[檔案]欄位輸入[D:\DISK_M01\DISK_M.vhd]後按[下一步]

21. 在[大小]視窗中的[虛擬磁碟大小(MB)]欄位輸入[1024]後按[下一步]

22. 在[描述]視窗中按[下一步]

23. 在[完成虛擬磁碟建立精靈]視窗中按下[完成]

24. 重複05~23依序建立如下的iSCSI目標及磁碟
       iSCSI目標名稱  磁碟目錄            容量
       DISK-Q     D:\DISK_Q01\DISK_Q.vhd     1024 MB
       DISK-DATA    D:\DISK_DATA01\DISK_DATA.vhd  163840 MB
       DISK-TEMP    D:\DISK_TEMP01\DISK_TEMP.vhd  20480 MB

--在所有節點上
25. 依序點選[開始]>[所有程式]>[系統管理工具]>[iSCSI啟動器]
26. 在[內容]視窗的[目標]頁簽中[目標]欄位輸入STORAGE主機IP[192.168.200.20]後按下[快速連線]

27. 在[快速連線]視窗中將所有探索到的目標全部依序點選[連線]

28. 在[快速連線]視窗中的[探索到的目標]方框中都連線後按下[完成]

29. 回到[內容]視窗按下[確定]

--在SQL-CM-Node1上
30. 在[伺服器管理員]視窗中依序點選[存放]>[磁碟管理]
31. 在[磁碟管理]視窗中會看到剛剛建立的磁碟,在[磁碟1]上右鍵[連線]

32. 在[磁碟1]上右鍵[初始化磁碟]

33. 在[初始化磁碟]視窗中按下[確定]

34. 在[磁碟管理]視窗中選到[磁碟1]右方黑框處右鍵[新增簡單磁碟區]

35. 在[歡迎使用新增簡單磁碟區精靈]視窗按[下一步]

36. 在[指定磁碟區大小]視窗按[下一步]

37. 在[指派磁碟機代號或路徑]視窗中的[指定下列磁碟機代號]選取[D]後按下一步

38. 在[磁碟分割格式化]視窗中的[磁碟區標籤]輸入[SQL DATA]後按[下一步]

39. 在[完成新增簡單磁碟區精靈]視窗中按[完成]

 40. 重複31~33步驟依序建立如下的磁碟
          磁碟2 磁碟機代號:M    磁碟區標籤:MSDTC
          磁碟3 磁碟機代號:Q    磁碟區標籤:Quorum Disk
          磁碟4  磁碟機代號:T    磁碟區標籤:SQL Temp File
